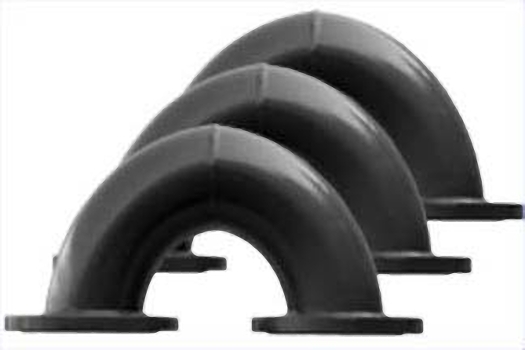

Калачи к водоводяным водоподогревателям применяются для сопряжения секций между собой. В блоке секций требуется калачей на один меньше чем количество секций. (Пример: если в блоке применяется три секции водоводяного подогревателя то потребуется два (3-1=2) калача)
|
Наружный диаметр
корпуса секции Dн, мм
|
Номинальные габаритные и присоединительные размеры
|
|
Блока-секции
|
Подогревателя |
L4 (см. черт 5-9)
|
Калача
|
Перехода
|
|
D
|
L1
|
D1
|
D2
|
d
|
dн
|
H
|
h
|
L
|
ГОСТ 27590-2005
|
ГОСТ 27590-88
|
L2 (см.черт.10)
|
L3(см черт.11)
|
|
Исполнение 1
|
Исполнение 2
|
Исполнение 3
|
Исполнение 1
|
Исполнение 2
|
|
57
|
160
|
|
45
|
145
|
145
|
45
|
200
|
100
|
2225;4225 |
150 |
300
|
133
|
- |
146 |
70
|
70
|
|
76
|
180
|
57
|
160
|
160
|
57
|
200
|
100 |
2265;4265 |
150 |
300
|
143
|
- |
178 |
80
|
80
|
|
89
|
195
|
76
|
180
|
180
|
76
|
240
|
120
|
2320;4320 |
160 |
300
|
170
|
- |
217 |
85
|
85
|
|
114 (108)
|
215
|
89
|
195
|
195
|
89
|
300
|
150
|
2350;4350 |
170 |
300
|
210
|
- |
250 |
90
|
90
|
|
159 (168)
|
280
|
114
|
215
|
245
|
133
|
400
|
145
|
2490;4490 |
190 |
300
|
310
|
- |
340 |
140
|
140
|
|
219
|
335
|
168
|
280
|
280
|
168
|
500
|
250
|
2610;4610 |
210 |
300
|
415
|
415 |
450 |
150
|
150
|
|
273
|
405
|
219
|
335
|
335
|
219
|
600
|
300
|
2800;4800 |
240 |
300
|
512
|
512 |
600 |
190
|
190
|
|
325
|
460
|
219
|
335
|
390
|
273
|
600
|
300
|
2800;4800 |
265 |
300
|
620
|
600 |
600 |
190
|
190
|
|
377
|
520
|
273
|
405
|
440
|
325
|
700
|
350
|
3050;5050 |
290 |
300
|
730
|
- |
750 |
230
|
230
|
|
426
|
580
|
325
|
460
|
500
|
377
|
700
|
350
|
3200;5200 |
330 |
300
|
830
|
- |
850 |
230
|
230
|
|
530
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
