Устройство и принцип работы фильтра:
1. Фильтр натрий-катионитный представляет собой вертикальный цилиндрический сосуд, который частично загружается катионитом через люк.

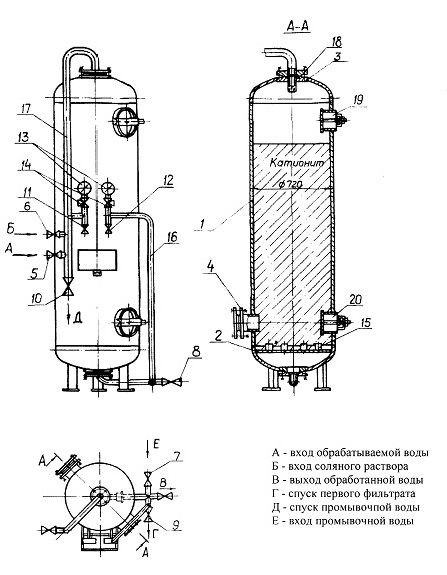

2. Фильтр состоит (см.рисунок) из следующих основных элементов:
Корпуса 1 с эллиптическими днищами, ложного дна 2 с колпачками 15, люка для загрузки катионита 19, штуцера для гидровыгрузки 4, фронта трубопроводов 16 и17 с арматурой в виде вентилей 11,12,6,5,7,8,9,10, кранов 14, манометров 13, заглушки 18, люка 20.
3. При монтаже фильтр соединяется трубопроводом с солерастворителем для подачи из солерастворителя концетрированного раствора соли в фильтр ФИПа для регенерации катионита.
4. Фильтр ФИПа загружается катионитом (сульфоутлем) и заливается водой.
