Охладитель выпара ОВА-8

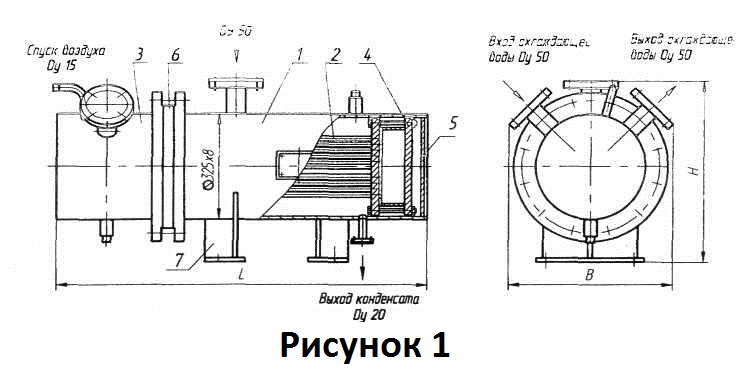

Устройство и принцип работы. Охладитель выпара - кожухотрубный аппарат горизонтального типа, состоит из корпуса (1), трубной системы (2) и двух водяных камер: передней (3) и задней (4). Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и приваренным с другого торца плоским днищем (5). Корпус имеет патрубки входа пара, отвод конденсата, дренажа. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 0,8 мм (под заказ изготавливается 1мм). Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара. Трубная доска ее зажимается между фланцами передней водяной камеры и корпуса крепежными деталями. К обечайке передней водяной камеры приварены плоское днище, фланец, патрубки входа и выхода охлаждающей воды . Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления ее к задней трубной доске трубной системы крепежными деталями. Особенностью конструкции охладителей выпара является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой. 1- корпус, 2- трубная система, 3- передняя водяная камера, 4- задняя водяная камера, 5- днище плоское, 6- доска трубная, 7- опора Рисунок 1.
